產品簡介

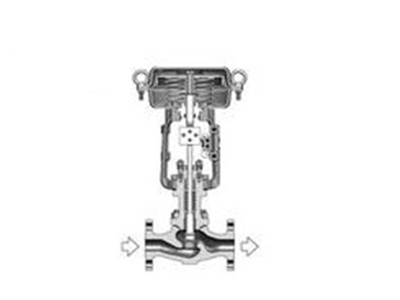

HLS系列 籠式單座調節閥是一種高性能的調節閥，堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。調節閥的泄露量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結松緊湊，輸出力大。
技術參數和性能指標

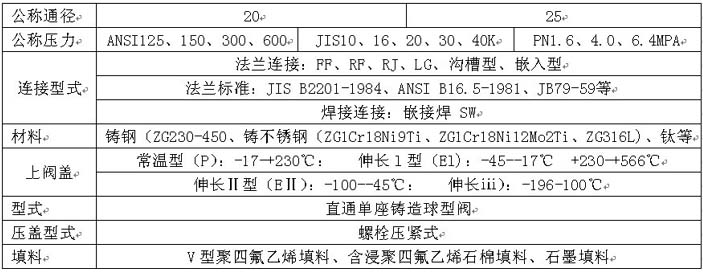

閥體
閥內組件
閥芯型式 | 單座柱塞型閥芯 |
流量特性 | 等百分比特性（%CC）和線性特性（LCC），參考圖1 |
套筒型式 | 分離式套筒 |
材料 | 不銹鋼（1Ce18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L） |
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
執行機構
供氣壓力 | 140-400KPA |
彈簧范圍 | 20-100、80-240KPA |
膜片材質 | 乙丙橡膠尼龍布、丁腈橡膠夾尼龍布 |
型式 | LHA多彈簧薄膜執行機構 |
氣源接口 | Rcl/4" |
環境溫度 | ‐30- +70℃ |
閥作用型式
用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
泄流量 | 金屬閥座：小于閥額定容量的0.01%，符合ANSl B16.104-1976lV級 |
回差 | 帶定位器：小于全行程的1% |
不帶定位器：小于全行程的3%（LHAl型小于全行程的5%） | |
基本誤差 | 帶定位器：小于全行程的±1% |
不帶定位器：小于全行程的±5%（帶VPE為±3%，LHAl配HEF位±2%） |
法蘭距
公稱通徑 | A | ||||||||||
ANSl 125FF | JlS 16K RF | ANSl 300RF | ANSl 600RF | ANSl 150 | ANSl 300 | ANSl 600 | JlS 20K | JlS 30K | ANSl 300 | ANSl 600 | |
20 | 184 | 190 | 194 | 206 | ‐ | 206 | 206 | 198 | 208 | 203 | 206 |
25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
外形尺寸
執行機構 | H | ￠B | C | E | |||
常溫型P | 伸長l型El | 伸長Ⅱ型EⅡ | 伸長III型EIII | ||||
HA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
HA2D、R | 450 | 600 | 760 | 957 | 267 | 281 | 40 |
焊接連接
公稱通徑 | 執行機構 | 常溫型 （P) | 伸長l型El | 伸長Ⅱ型EⅡ | 伸長III型EIII |
20、25 | HA1D、R | 14 | 16 | 19 | 24 |
HA2D、R | 21 | 23 | 26 | 31 |
