產品簡介

ZDRW型電子式電動調節蝶閥，是由3810L電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系統，無須另配伺服放大器。具有機構簡單、流通能力大、調節精度高等特點。適用于含有懸浮顆粒的流體及濃濁、漿狀流體的調節合控制，廣泛應用于化工、石油、冶金、電站等工業生產過程中。

型號、規格

類別	直行程		角行程
	常溫型	中溫型	常溫型	中溫型
型號	ZDRW-6B/K	ZDRW-6B/KG	ZDRW-6B/K	ZDRW-6B/KG
規格	DN600-1000		DN50-500

主要技術參數和性能指標

公稱通徑mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力Mpa	0.6
介質溫度℃	常溫：-20～200（鑄鐵） -40～250（鑄鋼）中溫-40～450（鑄不銹鋼）
轉角范圍	0～70
流量特性	近似等百分比
環境溫度℃	無空間加熱器：-10～60 帶空間加熱器：-36～60
接管法蘭	按JB78-59對夾式法蘭連接
閥體材質	HT200 35 ZG230-450 1Cr18Ni9 ZG1Cr18Ni9Ti
閥板材質	HT200 35 ZG230-450 1Cr18Ni9 ZG1Cr18Ni9Ti

3810L直行程電子式電動執行機構技術參數

型號

輸出力N

速度mm/s

大行程mm

技術參數

381LSC-99

1000

2.0

100

電源：AC220V+10%/-15%、50HZ

控制信號：1-5VDC

4-20mADC(信號線用屏蔽線)

開度信號：4-20mADC

保護等J：相當IP55

防爆標志：ExdIIBT4

3810R角行程電子式電動執行機構技術參數

型號	輸出力距Nm	動作時間S/90°	轉角	技術參數
381RSA-02	20	8.5	60° 90°	電源：AC220V+10%/-15%、50HZ 控制信號：1-5VDC 4-20mADC(信號線用屏蔽線) 開度信號：4-20mADC 保護等J：相當IP55 防爆標志：ExdIIBT4
381RSA-05	50	17.0
381RSB-10	100	18.0
381RSB-20	200	36.0
381RSC-30	300	24.0
381RSC-50	500	42
381RSC-60	600	48.0
381RXB-10	100	18.0
381RXB-20	200	36.0

性能指標

項目			指標值
基本誤差%			±2.5
回差%			2.5
死區%			1.0
始終點偏差%	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			±2.5
允許泄漏量L/h			2×10-2閥的額定容量

額定流量系數KV

轉角	10°	10°	20°	30°	40°	50°	60°	70°
公稱通徑 mm	50	1.9	7.5	17	30	46	64	85
	80	6.7	15	30	55	92	140	220
	100	10	23	46	85	140	220	340
	125	16	35	70	130	220	340	530
	150	20	50	100	190	320	490	770
	200	40	90	180	340	570	870	1360
	250	60	140	290	530	900	1380	2130
	300	90	200	410	760	1280	1960	3060
	350	130	280	550	1040	1750	2660	4160
	400	160	370	730	1340	2300	4400	5450
	450	200	470	9 30	1700	2900	3480	6900
	500	250	570	1140	2120	3560	5430	8500
	600	360	820	1630	3050	5140	7840	1200
	700	500	1120	2200	4160	7000	10600	16600
	800	650	1450	2900	5400	9100	13800	21700
	900	810	1839	3726	6885	11583	17658	27540
	1000	1000	2270	4600	8500	14300	21800	34000

允許壓差

公稱通徑mm	配用執行機構
	381RSA-05		381RSB-10 381RXB-10		381RSB-20 381RXB-20		381RSC-30		381RSC-50		381RSC-60		381RSC-99
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	0.6	0.6
80	0.6	0.6
100	0.6	0.315
125	0.6	0.16	0.6	0.325	0.6	0.6
150	0.6	0.094	0.6	0.189	0.6	0.378
200	0.6	0.039	0.6	0.079	0.6	0.158
250			0.6	0.041	0.6	0.082	0.6	0.124
300			0.6	0.023	0.6	0.047	0.6	0.07
350			0.6	0.015	0.6	0.03	0.6	0.145
400							0.6	0.03	0.6	0.05	0.6	0.060
450							0.6	0.21	0.6	0.035	0.6	0.042
500							0.6	0.15	0.6	0.026	0.6	0.031
600													0.6	0.015
700													0.542	0.009
800													0.337	0.006
900													0.259	0.004
1000													0.18	0.003

注：根據現場使用條件，可配防爆型執行機構

外形尺寸

公稱通徑mm	D	D1	L1	L2			D2			H			n-d
公稱通徑mm	D	D1	L1	配A型	配B型	配C型	配A型	配B型	配C型	配A型	配B型	配C型	n-d
50		110	92	, 355			225			200			4-14
80	125	150	92	355									4-18
100	145	175	102	385									4-18
125	175	200	117	384	429			225			225		8-18
150	200	225	130	397	442
200	255	280	172	439	482
250	310	335	194		511	561			335			260	12-18
300	362	395	227		536	586							12-23
350	412	445	252		561	611							12-23
400	462	495	296			565							16-23
450	518	550	321			679
500	568	660	346			704

ZDLW DN600～1000外形尺寸

公稱通徑	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		24-30

主要零件材料及推薦使用溫度范圍

零件M稱	材料	溫度范圍℃
閥體、閥板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9
	ZG1Cr18Ni9Ti	-40～550
	ZG1Cr18Ni12Mo2Ti	-40～550

訂貨須知

訂貨時應詳累說明以下條件：

1、產品型號

2、工作溫度范圍

3、公稱通徑和額定流量系數KV

4、執行器內是否帶加熱器，是否帶過載保護裝置

5、閥前后壓力，閥后壓力，公稱壓力

6、閥體、閥板材料

7、是否有其它要求

色婷婷综合网站-丰满熟妇人妻中文字幕-亚洲精品国产偷自在线观看-欧美国产精品啪啪-成人区人妻精品一区二区网站-а√天堂中文在线资源8-人妻无码一区二区视频-免费不卡的国产成人av-免费成人福利视频-美日韩亚洲国产精品

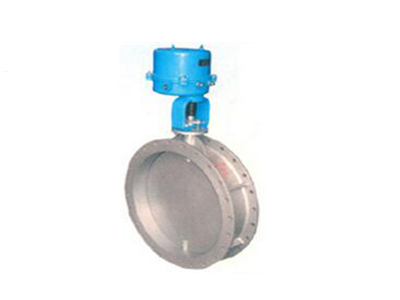

ZDRW型電子式電動調節蝶閥
